绘制ERP图像
eeglab 有一个绘制ERP image的功能，该功能可以对ERP 效应有一个更好理解。这个ERP image 是一个2-D image，其中的横轴是每个epoch 的时刻值，纵轴是各个epoch 的编号，而该图像中的每一点表示相应的epoch 的相应时刻的电压值。至于纵轴上的各个epoch 的顺序，eeglab 默认是按照它们在实验中出现的顺序进行排序。研究者可以依据自己的个人兴趣，对各个epoch 的纵轴顺序重新排序（例如, 依据subject reaction time， alpha-phase at stimulus onset）理论上来说，排序的方式可以有很多种。当然每种排序所能提供的信息不尽相同，需要针对自己的研究来具体选择。
1.利用pop_erimage()绘制ERP图像

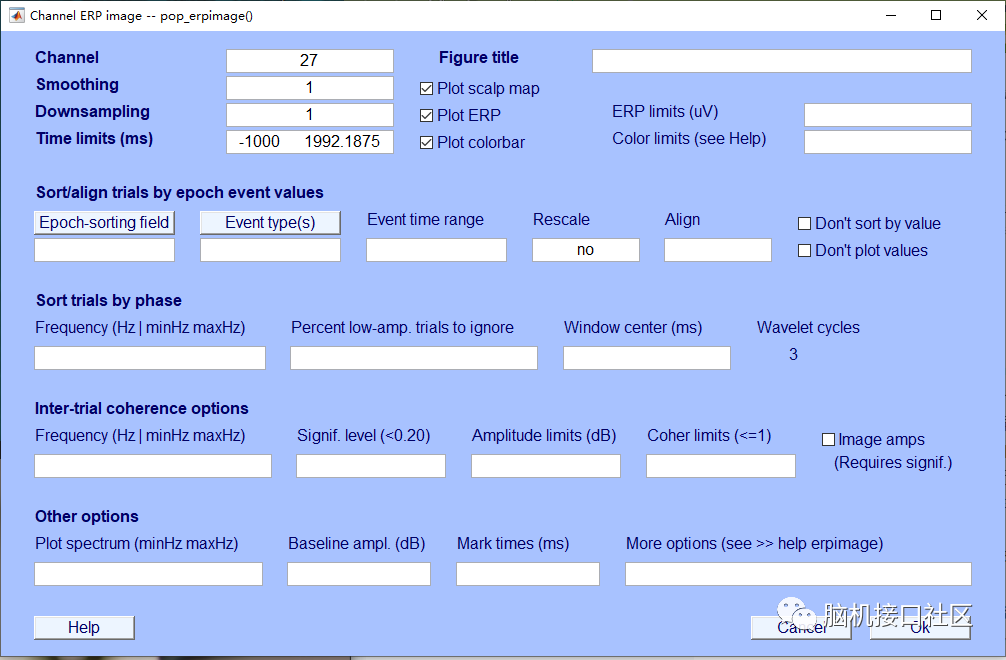

具体操作:Plot > Channel ERP image,在该界面中输入通道27，并输入smoothing 1 (表示的是在临近的epochs 进行平滑绘图的的时候，所取的值)，点击"OK".

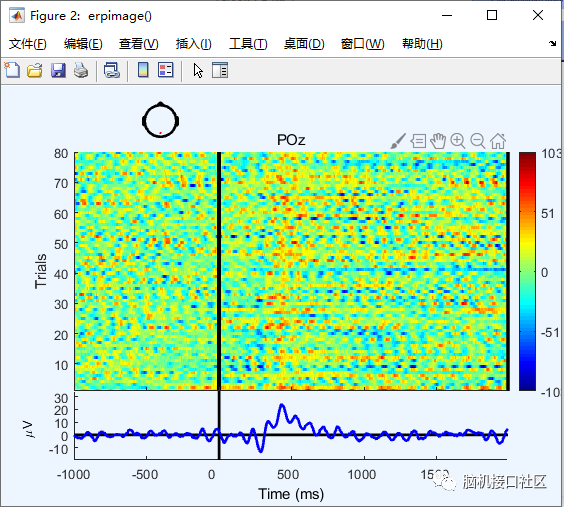

点击"OK"后，弹出如下界面：
图中最上面的为电极的头皮位置，中间部分为ERP图，下面部分为电极的ERP.
2.绘制平滑的ERP

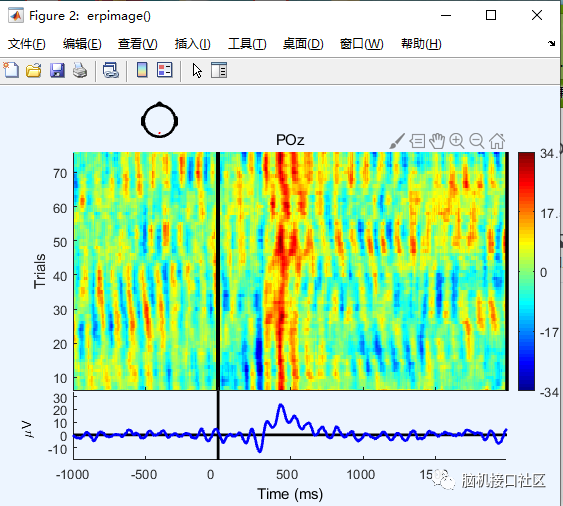

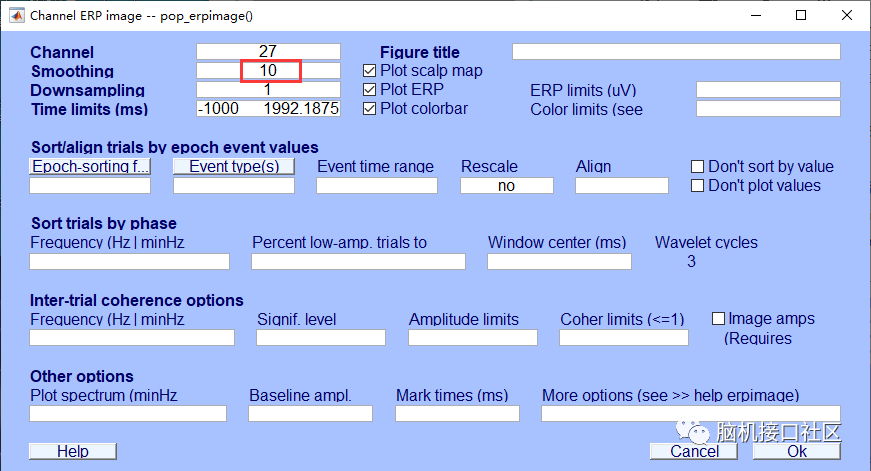

调用pop_erpimage.m交互式窗口，并将平滑宽度设置为10。上述结果可以更好的显示α频段的振荡活动。
注：[由于有大量可用选项，上次调用的参数(如果有的话)将被调用为默认值（尽管通过文本框输入的可选参数不是）。如果遇到此功能的问题，可以在Matlab命令行上键入>>eegh(0),以清除历史记录.]
3.对ERP image的trial进行排序

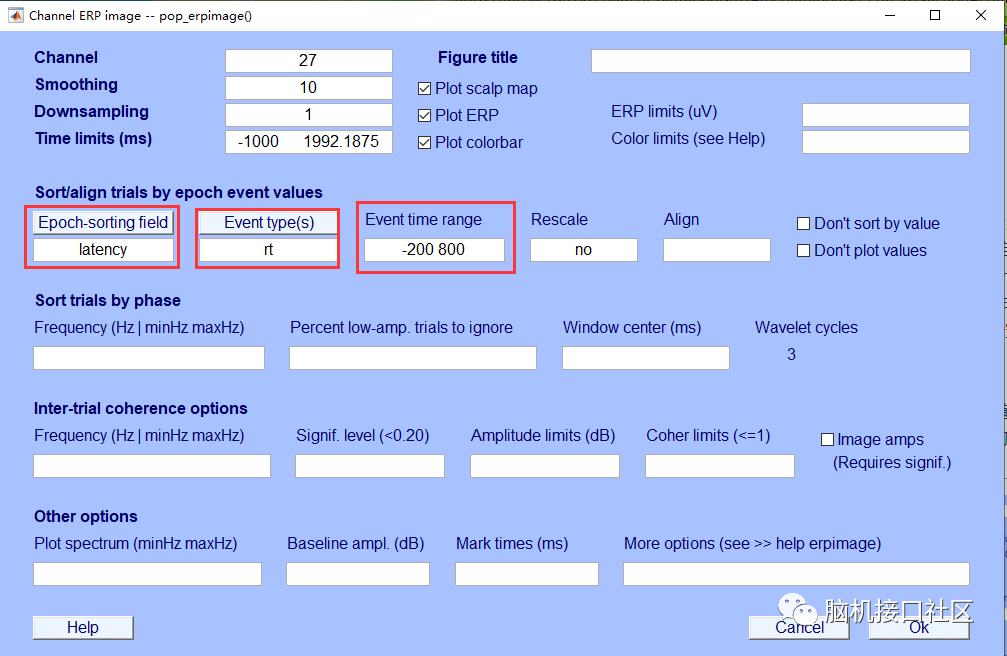

eeglab默认按照trial在实验过程中出现的顺序排列。在pop_erpimage.m界面上点击Epoch-sorting field按钮并选择Latency，点击Event type选择rt。并在Event time range输入-200 800 ms。

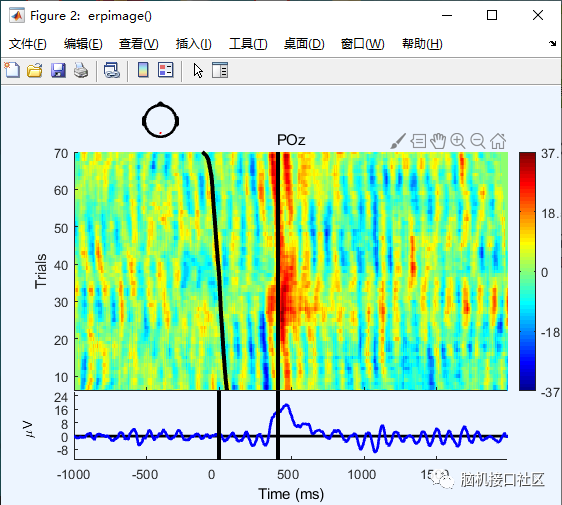

在上图点击"OK",弹出如下界面：

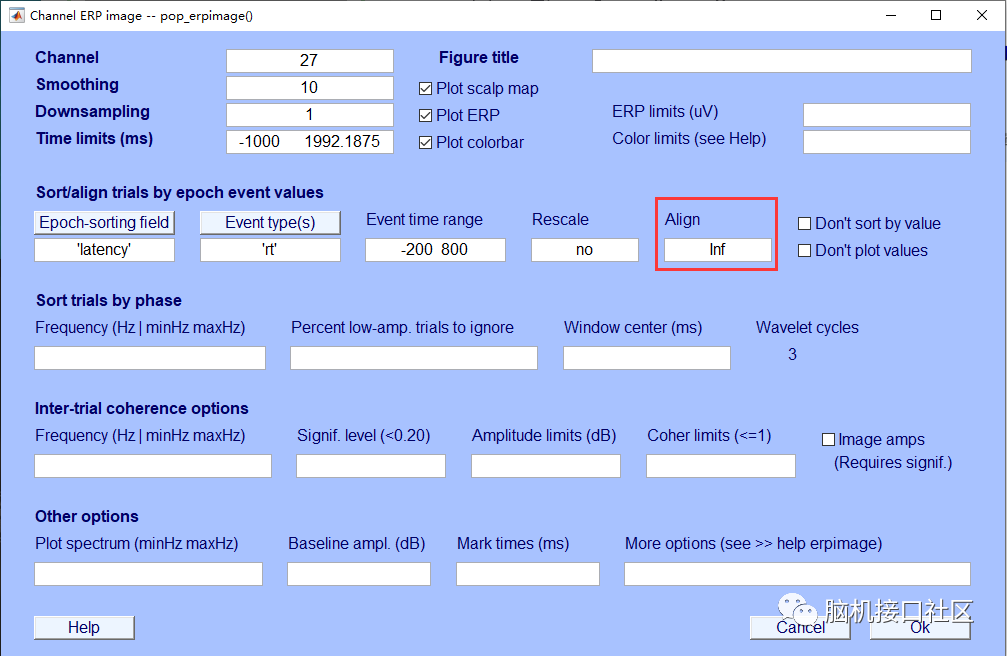

在pop_erpimage.m界面上点击Epoch-sorting field按钮并选择Latency，点击Event type选择rt。并在Event time range输入-200 800 ms。Align设置为inf

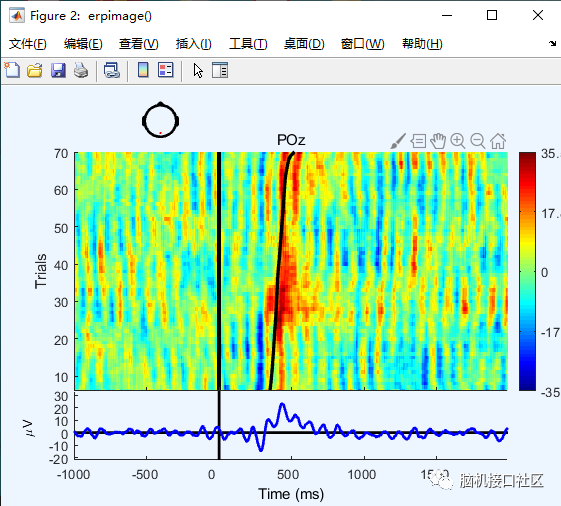

点击"OK",弹出如下结果：
