01、前言

刷豆瓣看到《深入理解 JVM》出第三版了，遂买之更新 JVM 知识，本文为笔记，仅供个人 Review

02、Java 内存区域与内存溢出

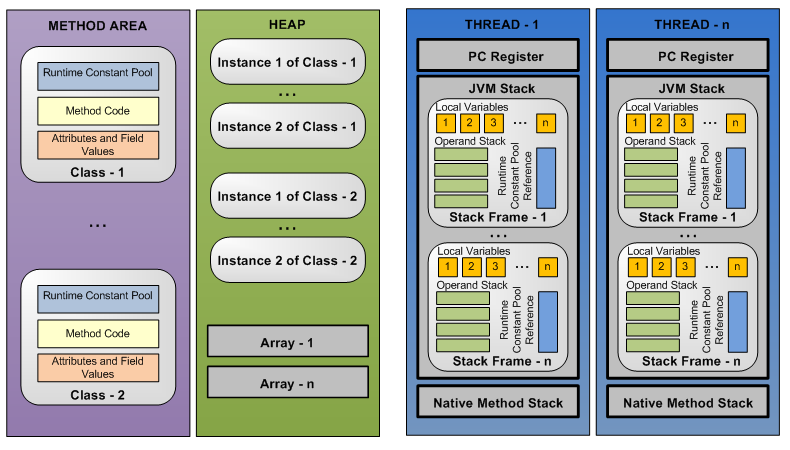

03、运行时数据区域

参考：JVM 规范，Memories of a Java Runtime

堆：JVM 启动时按-Xmx, -Xms大小创建的内存区域，用于分配对象、数组所需内存，由 GC 管理和回收

方法区：存储被 JVM 加载的类信息（字段、成员方法的字节码指令等）、运行时常量池（字面量、符号引用等）、JIT 编译后的 Code Cache 等信息；JDK8 前 Hotspot 将方法区存储于永久代堆内存，之后参考 JRockit 废弃了永久代，存储于本地内存的 Metaspace 区

如果您正在学习Spring Boot，推荐一个连载多年还在继续更新的免费教程：http://blog.didispace.com/spring-boot-learning-2x/

直接内存：JDK1.4 引入 NIO 使用 Native/Unsafe 库直接分配系统内存，使用 Buffer,Channel 与其交互，避免在系统内存与 JVM 堆内存之间拷贝的开销

线程私有内存

• 程序计数器：记录当前线程待执行的下一条指令位置，上下文切换后恢复执行，由字节码解释器负责更新

• JVM 栈

• 描述 Java 方法执行的内存模型：执行新方法时创建栈帧，存储局部变量表、操作数栈等信息

• 存储单位：变量槽 slot，long, double占 2 个 slot，其他基本数据类型、引用类型占 1 个，故表的总长度在编译期可知

• 本地方法栈：执行本地 C/C++ 方法

---

04、JVM 对象

1. 创建对象

分配堆内存：类加载完毕后，其对象所需内存大小是确定的；堆内存由多线程共享，若并发创建对象都通过 CAS 乐观锁争夺内存，则效率低。故线程创建时在堆内存为其分配私有的分配缓冲区（TLAB：Thread Local Allocation Buffer）

• 内存模型

• 分配流程

注：当 TLAB 剩余空间不足以分配新对象，但又小于最大浪费空间阈值时，才会加锁创建新的 TLAB

零值初始化对象的堆内存、设置对象头信息、执行构造函数 ()V

2. 对象的内存布局

对象头

• Mark Word：记录对象的运行时信息，如 hashCode，GC 分代年龄，尾部 2 bit 用于标记锁状态

• Class Pointer：指向所属的类信息

• 数组长度（可选，对象为数组）：4 字节存储其长度

对象数据：各种字段的值，按宽度分类紧邻存储

对齐填充：内存对齐为 1 个字长整数倍，减少 CPU 总线周期

如果您正在学习Spring Boot，推荐一个连载多年还在继续更新的免费教程：http://blog.didispace.com/spring-boot-learning-2x/

验证：openjdk/jol 检查对象内存布局

public class User {
private int age = -1;
private String name = "unknown";
}

// java -jar ~/Downloads/jol-cli-latest.jar internals -cp . com.jol.User
OFF  SZ               TYPE DESCRIPTION               VALUE
0   8                    (object header: mark)     0x0000000000000001 (non-biasable; age: 0)
8   4                    (object header: class)    0xf8021e85 // User.class 引用地址
 12   4                int User.age                  -1         // 基本类型则直接存储值
 16   4   java.lang.String User.name                 (object)   // 引用类型，指向运行时常量池中的 String 对象
 20   4                    (object alignment gap)               // 有 4 字节的内存填充
Instance size: 24 bytes

---

05、内存溢出

堆内存：-Xms指定堆初始大小，当大量无法被回收的对象所占内存超出-Xmx上限时，将发生内存溢出 OutOfMemoryError

• 排查：通过 Eclipse MAT 分析 -XX:+HeapDumpOnOutOfMemory生成的 *.hprof 堆转储文件，定位无法被回收的大对象，找出其 GC Root 引用路径

• 解决：若为内存泄露，则修改代码用null显式赋值、虚引用等方式及时回收大对象；若为内存溢出，大对象都是必须存活的，则调大-Xmx、减少大对象的生命周期、检查数据结构使用是否合理等

// -Xms20m -Xmx20m -XX:+HeapDumpOnOutOfMemoryError
public class HeapOOM {
 static class OOMObject {}
 public static void main(String[] args) {
  List vs = new ArrayList<>();
  while (true)
     vs.add(new OOMObject());
 }
}

分析 GC Root 发现com.ch02.HeapOOM对象间接引用了大量的OOMObject对象，共占用 15.4MB 堆内存，无法回收最终导致 OOM

栈内存：-Xss指定栈大小，当栈深度超阈值（比如未触发终止条件的递归调用）、本地方法变量表过大等，都可能导致内存溢出 StackOverflowError

方法区：-XX:MetaspaceSize指定元空间初始大小，-XX:MaxMetaspaceSize指定最大大小，默认 -1 无限制，若在运行时动态生成大量的类，则可能触发 OOM

运行时常量池：strObj.intern()动态地将首次出现的字符串对象放入字符串常量池并返回，JDK7 前会拷贝到永久代，之后则直接引用堆对象

String s1 = "java"; // 类加载时，从字节码常量池中拷贝符号到了运行时常量池，在解析阶段初始化的字符串对象
String s2 = "j";
String s3 = s2 + "ava"; // 堆上动态分配的字符串对象
println(s3 == s1);          // false
println(s3.intern() == s1); // true // 已在字符串常量池中存在

直接内存：-XX:MaxDirectMemorySize指定大小，默认与-Xmx一样大，不被 GC 管理，申请内存超阈值时 OOM

---

06、垃圾回收与内存分配

GC 可分解为 3 个子问题：which（哪些内存可被回收）、when（什么时候回收）、how（如何回收）

07、GC 条件

1. 引用计数算法（reference counting）

原理：每个对象都维护一个引用计数器rc，当通过赋值、传参等方式引用它时rc++，当引用变量修改指向、离开函数作用域等方式解除引用时rc--，递减到 0 时说明对象无法再被使用，可回收。伪代码：

assign(var, obj):
incr_ref(obj) # self = self # 先增再减，避免引用自身导致内存提前释放
decr_ref(var)
var = obj

incr(obj):
obj.rc++

decr(obj):
obj.rc--
if obj.rc == 0:
  remove_ref(obj) # 断开 obj 与其他对象的引用关系
  gc(obj)         # 回收 obj 内存

优点：思路简单，对象无用即回收，延迟低，适合内存少的场景

缺点：此算法中对象是孤立的，无法在全局视角检查对象的真实有效性，循环引用的双方对象需引入外部机制来检测和回收，如下图红色圈（图源：what-is-garbage-collection）

如果您正在学习Spring Boot，推荐一个连载多年还在继续更新的免费教程：http://blog.didispace.com/spring-boot-learning-2x/

2. 可达性分析算法（reachability analysis）

原理：从肯定不会被回收的对象（GC Roots）出发，向外搜索全局对象图，不可达的对象即无法再被使用，可回收；常见可作为 GC Root 的对象有：

• 执行上下文：JVM 栈中参数、局部变量、临时变量等引用的堆对象

• 全局引用：方法区中类的静态引用、常量引用（如 StringTable 中的字符串对象）所指向的对象

优点：无需对象维护 GC 元信息，开销小；单次扫描即可批量识别、回收对象，吞吐高

缺点：多线程环境下对象间的引用关系随时在变化，为保证 GC Root 标记的准确性，需在不变化的 snapshot 中进行，会产生 Stop The World（以下简称 STW） 卡顿现象

3. 四种引用类型

示例：限制堆內存 50MB，其中新生代 30MB，老年代 20MB；依次分配 5 次 10MB 的byte[]对象，仅使用软引用来引用，观察 GC 过程

public static void main(String[] args) {
// softRefList --> SoftReference --> 10MB byte[]
Listbyte[]>> softRefList = new ArrayList<>();
ReferenceQueue<byte[]> softRefQueue = new ReferenceQueue<>(); // 无效引用队列
for (int i = 0; i < 5; i++) {
  SoftReference<byte[]> softRef = new SoftReference<>(new byte[10*1024*1024], softRefQueue);
  softRefList.add(softRef);

  for (SoftReference<byte[]> ref : softRefList) // dump 所有软引用指向的对象，检查是否已被回收
      System.out.print(ref.get() == null ? "gced " : "ok ");
  System.out.println();
}
Referencebyte[]> ref = softRefQueue.poll();
while (ref != null) {
  softRefList.remove(ref); // 解除对软引用对象本身的引用
  ref = softRefQueue.poll();
}
System.out.println("effective soft ref: " + softRefList.size()); // 2
}

// java -verbose:gc -XX:NewSize=30m -Xms50m -Xmx50m -XX:+PrintGCDetails com.ch02.DemoRef
ok
ok ok
// 分配第三个 []byte 时，Eden GC 无效，触发 Full GC 将一个 []byte 晋升到老年区
// 此时三个 byte[] 都只被软引用所引用，被标记为待二次回收（若为弱引用，此时 Eden 已被回收）
[GC (Allocation Failure) --[PSYoungGen: 21893K->21893K(27136K)] 21893K->32141K(47616K), 0.0046324 secs]
[Full GC (Ergonomics) [PSYoungGen: 21893K->10527K(27136K)] [ParOldGen: 10248K->10240K(20480K)] 32141K->20767K(47616K), [Metaspace: 2784K->2784K(1056768K)], 0.004 secs]
ok ok ok
// 再次 GC，前三个 byte[] 全部被回收
[GC (Allocation Failure) --[PSYoungGen: 20767K->20767K(27136K)] 31007K->31007K(47616K), 0.0007963 secs]
[Full GC (Ergonomics) [PSYoungGen: 20767K->20759K(27136K)] [ParOldGen: 10240K->10240K(20480K)] 31007K->30999K(47616K), [Metaspace: 2784K->2784K(1056768K)], 0.003 secs]
[GC (Allocation Failure) --[PSYoungGen: 20759K->20759K(27136K)] 30999K->30999K(47616K), 0.0007111 secs]
[Full GC (Allocation Failure) [PSYoungGen: 20759K->0K(27136K)] [ParOldGen: 10240K->267K(20480K)] 30999K->267K(47616K), [Metaspace: 2784K->2784K(1056768K)], 0.003 secs]
gced gced gced ok
gced gced gced ok ok

4. finalize

原理：若对象不可达，被标记为可回收后，会进行finalize()是否被重写、是否已执行过等条件筛选，若通过则对象会被放入 F-Queue 队列，等待低优先级的后台 Finalizer 线程触发其finallize() 的执行（不保证执行结束），对象可在finalize中建立与 GC Root 对象图上任一节点的引用关系，来逃脱 GC

使用：finalize 机制与 C++ 中的析构函数并不等价，其执行结果并不确定，不推荐使用，可用try-finally替代

---

08、GC 算法

分代收集理论

两个分代假说：符合大多数程序运行的实际情况

• 弱分代假说：绝大多数对象是朝生夕灭，生存时间极短

• 强分代假说：熬过越多次 GC 的对象，越可能被继续使用，越难以回收

对应地，JVM 堆被划分为 2 个不同区域，将对象按年龄分类，兼顾了 GC 耗时与内存利用率

• 新生代：大量对象将被回收，只关注仍存活的对象，逐步晋升

• 老年代：大量对象不被回收，只关注要被回收的对象

跨代引用

• 问题：老年代会引用新生代，新生代 GC 时需遍历老年代中大量的存活对象，分析可达性，时间复杂度高

• 背景：相互引用的对象倾向于同时存亡，比如跨代引用关系中的新生代必然会逐步晋升，最终消除跨代关系

• 假说：跨代引用相比同代引用只占极少数，无需全量扫描老年代

• 实现：新生代维护全局数据结构：记忆集（Remembered Set），将老年代分为多个子块，标记存在跨代引用的子块，等待后续扫描；代价：为保证记忆集的正确性，需在跨代引用建立或断开时保持同步

09、标记清除：Mark-Sweep

• 原理：标记不可达对象，统一清理回收，反之亦可

• 缺点：执行效率不稳定，回收耗时取决于活跃对象的数量；内存碎片多，会出现内存充足但无法分配过大的连续内存（数组）

10、标记复制：Mark-Copy

• 理论：将堆内存切为两等份 A, B，每次仅使用 A，用完后标记存活对象复制到 B，清空 A 后执行 swap

• 优点：直接针对半区回收，无内存碎片问题；分配内存只需移动堆顶指针，高效顺序分配

• 缺点：当 A 区有大量存活对象时，复制开销大；B 区长时间闲置，内存浪费严重

• 实践：对于存活对象少的新生代，无需按 1:1 分配，而是按 8:1:1 的内存布局，其中 Eden 和 From 区同时使用，只有 To 区会被闲置（担保机制：若 To 区不够容纳 Minor GC 后的存活对象，则晋升到老年区）

11、标记整理：Mark-Compact

• 原理：标记存活对象后统一移动到内存空间一侧，再回收边界之外的内存

• 优点：内存模型简单，无内存碎片，降低内存分配和访问的时间成本，能提高吞吐

• 缺点：对象移动需 STW 同步更新引用关系，会增加延迟

---

12、HotSpot GC 算法细节

13、发起 GC：安全点与安全区域

• 问题：为保证可达性分析结果的准确性，需挂起用户线程（STW），再从各线程的执行上下文中收集 GC Root，如何通知线程挂起？

• 安全点：HotSpot 内部有线程中断标记；在各线程的方法调用、循环跳转、异常跳转等会长时间执行的指令处，额外插入检查该标记的test高效指令；若轮询发现标记为真，线程会主动在最近的 SafePoint 处挂起，此时其栈上对象的引用关系不再变化，可收集 GC Root 对象

• 如果您正在学习Spring Boot，推荐一个连载多年还在继续更新的免费教程：http://blog.didispace.com/spring-boot-learning-2x/


• 安全区域：引用关系不会变化的指令区域，可安全地收集 GC Root；线程离开此区域时，若 GC Root 收集过程还未结束，则需等待

示意图

14、加速 GC：CardTable

问题：非收集区域（老年代）会存在到收集区域（新生代）的跨代引用，如何避免对前者的全量扫描？

卡表：记忆集的字节数组实现；将老年代内存划分为 Card Page（512KB）大小的子内存块，若新建跨代引用，则将对应的 Card 标记为 dirty，GC 时只需扫描老年代中被标记为 dirty 的子内存块

写屏障：有别于volatile禁用指令重排的内存屏障，GC 中的写屏障是在对象引用更新时执行额外 hook 动作的机制。简单实现：

void oop_field_store(oop* field, oop new_val) { // oop: ordinary object pointer
// pre_write_barrier(field, new_val); // 写前屏障：更新前先执行，使用 oop 旧状态
*field = new_val;
post_write_barrier(field, new_val); // 写后屏障：更新完才执行
}

使用写屏障保证 CardTable 的实时更新（图源：The JVM Write Barrier - Card Marking）

15、正确 GC：并发可达性分析

参考演讲：Shenandoah: The Garbage Collector That Could by Aleksey Shipilev

问题：GC Roots 的对象源固定，故枚举时 STW 时间短暂且可控。但后续可达性分析的时间复杂度与堆中对象数量成正相关，即堆中对象越多，对象图越复杂，堆变大后 STW 时间不可接受

解决：并发标记。引出新问题：用户线程动态建立、解除引用，标记过程中图结构发生变化，结果不可靠；证明：用三色法描述对象状态

如果您正在学习Spring Boot，推荐一个连载多年还在继续更新的免费教程：http://blog.didispace.com/spring-boot-learning-2x/

• 白色：未被回收器访问过的对象；分析开始都是白色，分析结束还是白色则不可达

• 灰色：被回收器访问过，但其上至少还有 1 个引用未被扫描（中间态）

• 黑色：被回收器访问过，其上引用全部都已被扫描，存在引用链，为存活对象；若其他对象引用了黑色对象，则不必再扫描，肯定也存活；黑色不可能直接引用白色

STW 无并发的正确标记：顶部 3 个对象将被回收

用户线程并发修改引用，会导致标记结果无效，分 2 种情况：

• 少回收，对象标记为存活，但用户解除了引用：产生浮动垃圾，可接受，等待下次 GC

• 误回收，对象标记为可回收，但用户新建了引用：实际存活对象被回收，内存错误

论文《Uniprocessor Garbage Collection Techniques - Paul R. Wilson》§3.2 证明了「实际存活的对象被标记为可回收」必须同时满足两个条件（有时间序）

• 插入一条或多条从黑色到白色的新引用

• 删除所有灰色到该白色的直接、间接引用

为正确实现标记，打破其中一个条件即可（类比打破死锁四个条件之一的思想），分别对应两种方案：

• 增量更新 Increment Update：记录黑到白的引用关系，并发标记结束后，以黑为根，重新扫描；A 直接存活

• 原始快照 SATB（Snapshot At The Begining）：记录灰到白的解引用关系，并发标记结束后，以灰为根，重新扫描；B 为灰色，最后变为黑色，存活。需注意，若没有步骤 3，则 B,C 变为浮动垃圾

---

16、经典垃圾回收器

搭配使用示意图：

17、Serial, SerialOld

原理：内存不足触发 GC 后会暂停所有用户线程，单线程地在新生代中标记复制，在老年代中标记整理，收集完毕后恢复用户线程

优点：全程 STW 简单高效

缺点：STW 时长与堆对象数量成正相关，且 GC 线程只能用到 1 core 无法加速

场景：单核 CPU 且可用内存少（如百兆级），JDK1.3 之前的唯一选择

18、ParNew

原理：多线程并行版的 Serial 实现，能有效减少 STW 时长；线程数默认与核数相同，可配置

另外，如果您正在学习Spring Cloud，推荐一个连载多年还在继续更新的免费教程：https://blog.didispace.com/spring-cloud-learning/

场景：JDK7 之前搭配老年代的 CMS 回收器使用

19、Parallel, Parallel Old

垃圾回收有两个通常不可兼得的目标

• 低延迟：STW 时长短，响应快；允许高频、短暂 GC，比如调小新生代空间，加快收集延迟（吞吐下降）

• 高吞吐量：用户线程耗时 /（用户线程耗时 + GC 线程耗时）高，GC 总时间低；允许低频、单次长时间 GC，（延迟增加）

原理：与 ParNew 类似都是并行回收，主要增加了 3 个选项（倾向于提高吞吐量）

• -XX:MaxGCPauseTime：控制最大延迟

• -XX:GCTimeRatio：控制吞吐（默认 99%）

• -XX:+UseAdaptiveSizePolicy ：启用自适应策略，自动调整 Eden 与 2 个 Survivor 区的内存占比-XX:SurvivorRatio，老年代晋升阈值 -XX:PretenureSizeThreshold

20、CMS

CMS：Concurrent Mark Sweep，即并发标记清除，主要有 4 个阶段

• 初始标记（initial mark）：STW 快速收集 GC Roots

• 并发标记（concurrent mark）：从 GC Roots 出发检测引用链，标记可回收对象；与用户线程并发执行，通过增量更新来避免误回收

• 重新标记（remark）：STW 重新分析被增量更新所收集的 GC Roots

• 并发清除（concurrent sweep）：并发清除可回收对象

优点：两次 STW 时间相比并发标记耗时要短得多，相比前三种收集器，延迟大幅降低

缺点

• CPU 敏感：若核数较少（< 4core），并发标记将占用大量 CPU 时间，会导致吞吐突降

• 无法处理浮动垃圾：-XX:CMSInitiatingOccupancyFration（默认 92%）指定触发 CMS GC 的阈值；在并发标记、并发清理的同时，用户线程会产生浮动垃圾（引用可回收对象、产生新对象），若浮动垃圾占比超过-XX:CMSInitiatingOccupancyFration；若 GC 的同时产生过多的浮动垃圾，导致老年代内存不足，会出现 CMS 并发失败，退化为 Serial Old 执行 Full GC，会导致延迟突增

• 无法避免内存碎片：-XX:CMSFullGCsBeforeCompaction（默认 0）指定每次在 Full GC 前，先整理老年代的内存碎片

• 另外，如果您正在学习Spring Cloud，推荐一个连载多年还在继续更新的免费教程：https://blog.didispace.com/spring-cloud-learning/


21、G1

特点：基于 region 内存布局实现局部回收；GC 延迟目标可配置；无内存碎片问题

跨代引用：各 region 除了用卡表标记各卡页是否为 dirty 之外，还用哈希表记录了各卡页正在被哪些 region 引用，通过这种“双向指针”机制，能直接找到 Old 区，避免了全量扫描（G1 自身内存开销大头）

G1 GC 有 3 个阶段（参考其 GC 日志）

• 新生代 GC：Eden 区占比超阈值触发；标记存活对象并复制到 Survivor 区，其内可能有对象会晋升到 Old 区

• 老年代 GC：Old 区占比达到阈值后触发，执行标记整理

• 初始标记：枚举 GC Roots，已在新生代 GC 时顺带完成

• 并发标记：并发执行可达性分析，使用 SATB 记录引用变更

• 重新标记：SATB 分析，避免误回收

• 筛选回收：将 region 按回收价值和时间成本筛选组成回收集，STW 将存活对象拷贝到空 regions 后清理旧 regions，完成回收

• 混合 GC

参数控制（文档：HotSpot GC Tuning Guide）

---

22、内存分配策略

使用 Serial 收集器 -XX:+UseG1GC 演示

1. 对象优先分配在 Eden 区

新对象在 Eden 区分配，空间不足则触发 Minor GC，存活对象拷贝到 To Survivor，若还是内存不足则通过分配担保机制转移到老年区，依旧不足才 OOM

byte[] buf1 = new byte[6 * MB];
byte[] buf2 = new byte[6 * MB]; // 10MB 的 eden 区剩余 4MB，空间不足，触发 minor GC

// java -verbose:gc -Xms20m -Xmx20m -Xmn10m -XX:+PrintGCDetails -XX:+UseSerialGC com.ch03.Allocation
// minor gc 后新生代内存从 6M 降到 0.2M，存活对象移到了老年区，总的堆内存用量依旧是 6MB
[GC (Allocation Failure) [DefNew: 6823K->286K(9216K), 0.002 secs] 6823K->6430K(19456K), 0.002 secs] [Times: user=0.00 sys=0.00, real=0.00 secs]
Heap
 def new generation   total 9216K, used 6513K
eden space 8192K,  76% used // buf2
from space 1024K,  28% used
to   space 1024K,   0% used
 tenured generation   total 10240K, used 6144K
 the space 10240K,  60% used // buf1

2. 大对象直接进入老年区

对于 Serial, ParNew，可配置超过阈值 -XX:PretenureSizeThreshold 的大对象（连续内存），直接在老年代中分配，避免触发 minor gc，导致 Eden 和 Survivor 产生大量的内存复制操作

byte[] buf1 = new byte[4 * MB];

// java -verbose:gc -Xms20m -Xmx20m -Xmn10m -XX:+PrintGCDetails -XX:+UseSerialGC
// -XX:PretenureSizeThreshold=3145728 com.ch03.Allocation // 3145728 即 3MB
Heap
 def new generation   total 9216K, used 843K
eden space 8192K,  10% used
from space 1024K,   0% used
to   space 1024K,   0% used
 tenured generation   total 10240K, used 4096K
 the space 10240K,  40% used // buf1

3. 长期存活的对象进入老年代

对象头中 4bit 的 age 字段存储了对象当前 GC 分代年龄，当超过阈值-XX:MaxTenuringThreshold（默认 15，也即
